novinky ve Wartburgu 353
Ve  všech podnicích v NDR zvyšují pracující
své úsilí na zvýšení produkce, protože se blíží vý-
ročí naší republiky a nejinak je tomu i ve
VEB Automobilwerk Eisenach. Kromě řady opat-
ření uvnitř závodu pro zvýšení produktivity prá-
ce připravili Eisenašští výrobci automobilů řadu
již dříve avizovaný vylepšení, která také předved-
li na Lipském podzimním veletrhu jako dárek
k jubileu.
Nyní tedy podrobněji:

Od roku 1966 byl  v Eisenachu vyráběn Wartburg 353,
jímž byla na dvě desetiletí vytyčena cesta výroby kom-
paktního vozu s předním pohonem. O správnosti tehdy
započaté cesty nás nyní přesvědčuje současný trend
mezi výrobci automobilů, směřující k maloobjemovým
vozům vysoké užitné hodnoty s dobře využitým obesta-
věným prostorem.

Ustálené modely a jejich koncepce Eisenašského
výrobce je spjata s postupným vylepšováním a zvyšo-
váním užitné hodnoty vozů spolu se zabezpečováním
stále vyšší pasívní bezpečnosti cestujících.



  V roce 1974 na Lipském veletrhu představovaný model
se zaměřil kromě změn ve vnitřní výbavě zejména na
vyšší bezpečnost. Změny se samozřejmě týkají i vari-
anty kombi "Tourist". Znamená to tedy splnění vyso-
kých požadavků kladených na moderní automobil
70. let.
Nejvíce pozornosti si na všech provedeních
Wartburgu 353 zaslouží kotoučové brzdy a
dvouokruhový brzdový systém.
Díky  tomu bude automobil vyhovovat nejen
stále vzrůstajícím nárokům běžného silničního
provozu, ale také mezinárodním normám.
Přední kotoučové brzdy jsou čtyřpístkové s prů-
měrem brzdového kotouče 240 mm. Brzdový
třmen je upevněn pod úhlem 23° ve směru jízdy
nad kotoučem. Ve třmenu jsou po obou stranách
umístěny brzdové destičky, které jsou dvojicemi
hydraulických pístků přitláčeny na kotouč. Tímto
řešením je dosahováno výborných brzdných vlast-
ností a vysokých hodnot středního brzdného zpo-
malení. Ani při zahřátí brzd se účinek nesnižuje.

  Brzdí stále stejně při zpomalování z vysoké ry-
chlosti i při zdolávání dlouhých horských klesání.
Neexistuje žádný okamžik, kdy by byl nedostateč-
ný brzdný účinek tam, kam se nejlépe přenáší,
totiž na přední nápravě.
Vhodně tvarovaný krycí plech za brzdovým
kotoučem umožňuje dostatečný přívod chla-
dícího vzduchu a zároveň chrání před špínou
a stříkající vodou.

Uchycení brzdových destiček ve třmenu je ta-
kové, že jejich výměna je dílem okamžiku. To-
též platí o odvzdušňování brzdové soustavy -
to je řešeno tak, jak má být u moderních vozů
s kotoučovými brzdami normální - automatické.

Zavedením kotoučových brzd do výroby se záro-
veň zvětšil rozvor kol o 20 mm na 1280 mm. Rov-
něž byly zavedeny asymetrické ráfky. Od května
letošního roku jsou tedy vozy dodávány s bezdu-
šovými radiálními plášti na těchto asymetrických
ráfcích.


Vyobrazení dvouokruhového brzdového
systému ve voze. Z hlavního tandemového
brzdového válce jsou napojeny přes
rozdělovač brzdného tlaku v motorovém
prostoru do prvního okruhu zadní páry
válečků kotoučových brzd a  bubnové zadní brzdy,
do druhého okruhu jsou pak připojeny přední
válečky kotoučových brzd
rentgenový průřez
novinky ve Wartburgu 353


Oproti symetrické verzi jsou libovolně zaměni-
telné. Současně se zlepšením brzd na přední
nápravě se v Eisenachu pracovalo i na zadních
brzdách. Výsledkem je montáž zátěžového regu-
látoru brzdného tlaku, který mění tlak v potrubí
podle zatížení vozu. Zatížení se na regulátor
přenáší pomocí tyče z příčného zkrutného
stabilizátoru. Tímto technickým řešením se dospě-
lo k výborným brzdným účinkům za všech pod-
mínek, což přináší zvýšenou pasívní bezpečnost.
Dalším přínosem je dvouokruhová brzdová soustava.
Princip byl okoukán u ruční mechanické brzdy a
zajišťuje funkčnost brzd i v případě ne příliš prav-
děpodobné, ale přece jen možné poruchy brzd.

  Propojení obou brzdových okruhů zabez-
pečuje kdykoliv dostatečný brzdný účinek v
případě poruchy bez toho, že by pracovaly jen
na jedné straně. Systém pracuje takto:
První okruh vždy na dva pístky přední a na
zadní brzdy;
druhý okruh na další dva pístky předních brzd
Ovládání brzdového systému se děje v tande-
movém hlavním brzdovém válci, který je zá-
sobován kapalinou z odpovídající dvoukomo-
rové nádobky.
Další vylepšení pasívní bezpečnosti je dosa-
ženo díky vybavení vozu hlavními světlomety
se žárovkami typu H 4. Toto zdokonalení
světlometů přineslo opravdu evidentní zlepše-
ní viditelnosti v nočním provozu.
  Příkon halogenových žárovek H4 je podle
mezinárodních norem 55W pro potkávací
a 60W pro dálková světla při znatelně vyšším
světelném toku. Přizpůsobena byla také krycí
skla světlometů a paraboly, do nichž jde nyní
vložit pouze předepsaná halogenová žárovka
H 4 - 12 V, 60/55 Wattů, TGL 200-8188. K dis-
pozici je tak dvojnásobná intenzita světla, což
umožňuje dálkovým světlům dosvítit mnohem
dál, ale - a to je ještě důležitější - osvit vozovky
je potkávacími světly dvojnásobně jasnější a
širší.
Tyto nové halogenové světlomety mohou být
na přání vybaveny stírači, které se při znečiš-
tění a špatných jízdních podmínkách starají





4 pístkové brzdy, u nichž vždy
dva páry pístků pracují v na sobě
nezávislých hydraulických okruzích.
Dvojitý přívod brzdové kapaliny
je dvěma brzdovými hadicemi.

Rozdělovač obou brzdových okruhů
na předním držáku péra. Současně jsou
zde vyvedeny dva brzdové kontakty
chráněné gumovou převlečkou.


spínač brzdových světel

Ovládání tlaku v zadních brzdách
omezovačem brzdného tlaku, umís-
těným na rámu vzadu. Pracuje v
závislosti na zatížení vozidla tak,
aby nedocházelo k zablokování
zadních kol.



Tandemový hlavní brzdový válec
s přívody z dvoudílné nádobky
na brzdovou kapalinu a trubičkami
k rozdělovači. Přední píst je první-
ho okruhu, zadní druhého.





kotoučová brzda

omezovač tlaku

hlavní brzdový válec

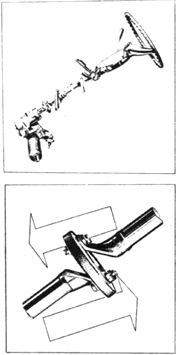

bezpečnostní tyč řízení


Změna tyče řízení podle po-
žadavků ECE.





o čištění krycích skel. Stírače jsou vybaveny
rovněž ostřikovači.

Současně s lepšími reflektory je na Wartburg
353 montován 500 wattový alternátor. Jeho
předností je kromě dvojnásobného výkonu nižší
hmotnost a menší nároky na údržbu. Energii
je schopen dodávat už při volnoběžných otáčkách.

Rovněž, pokud jde o pasívní bezpečnost, která je
u Wartburgu 353 zabezpečována už celou řadou
účinných opatření - což nakonec potvrzují i v minu-
lém roce úspěšně absolvované crash-testy a
následně vydané certifikáty o bezpečnosti -, nyní
půjdou splnit i další požadavky ECE. Proto byl
přepracován systém dveřních zámků. Ty jsou nyní
osazovány zesílenými hvězdicemi a klínky, takže
nyní zabezpečují dveře ve všech směrech lépe
a bezpečněji i při větších nehodách.

Mezi tyč od volantu a převodku řízení byl vložen
speciální člen, který zabraňuje proniknutí tyče do
vnitřku vozu při čelním nárazu.

Stran výbavy a komfortu udával Wartburg 353 ve
své třídě vždy měřítka. Proto byla přepracována
přístrojová deska, na níž jsou nyní dva velké kru-
hové přístroje a armaturu zdobí u typu "de luxe"
folie s imitací dřeva. Změna přístrojové desky není
jen změnou optickou, ale zlepšuje přehlednost,
čímž usnadní řízení vozu a jízdní bezpečnost.

V těchto souvislostech je třeba dále jmenovat:

motorek stěračů s tišším šnekovým pohonem
cyklovač stěračů (na přání)
přední opěradla
ovládání dveřních zámků
nové vnitřní obložení dveří
kvalitnější potahy
kotevní úchyty pro bezp. pásy vzadu
sluneční clony a panoramatické zrcátko
samonavíjecí pásy vpředu
A závěrem několik vylepšení, které nabíhají do
výroby v rámci neustálého zvyšování kvality:
zdokonalené odvětrání nádrže, umožňující rychlej-
ší tankování.
vylepšené kuličkové ložisko ve spojce
přepracované těsnění pedálů na podlaze



Dipl.-Ing. Horst Ihling

Zvýšená potřeba výkonu si vyžá-
dala použití alternátoru
14 V/42 A typ IKA 8042.3/2
s maximálním výkonem 588 Wattů.
Nyní je dostatek výkonu i při extrém-
ních podmínkách a zůstala i rezerva
na dobíjení baterie.
alternátor

Hlavní světlomety s halogenový-
mi žárovkami H 4 spolu se stírači
(výbava na přání). Jejich pohon obstará-
vají dva 24 wattové motorky na čele
karoserie, s nímž je lze při jeho de-
montáži vyjmout. Ostřikovače jsou
umístěny na náraznících.
svělomet s halogenovou žárovkou H4

Možnosti upevnění bezpeč-
nostních pásů vzadu, a to dvou
tříbodových pro cestující u dveří
a dvoubodového břišního pásu
pro cestujícího uprostřed.
Gurte

Přístrojová deska se dvěma kru-
hovými přístroji. U modelu "de luxe"
přibude ještě fólie s imitací dřeva
a krycí lišta na dolní okraj armatury.
přístrojová deska
